duminică, 28 aprilie 2024

Detector de metale

De-a lungul timpului am încercat tot felul de scheme și montaje, acum a venit vremea și pentru un detector de metale, trebuia să încerc și asta.

Am făcut câteva scheme mai clasice de care nu am fost prea mulțumit. In final m-am oprit la două scheme interesante zic eu, una cu tranzistor MOSFet și una cu microcontroler PIC 12F629. Din lipsă de timp  am reușit să fac doar detectorul cu microcontroler pe care am sa-l prezint mai jos. Este făcut de ceva timp am reușit să mă joc un pic cu el. Sunt mulțumit cum funcționează ținând cont de simplitatea lui. Adâncimea de detecție maxim 20 cm, în funcție de construcția bobinei.

Schema este luată de pe net de la următoarele adrese:

https://materiale.pvgazeta.info/utilizator-183/detector-de-metale-pentru-copii-fm2-versiunea-2.html

https://derdomus.ru/ro/calculators/metalloiskatel-malysh-fm2-svoimi-rukami-shema-shema-bolee-uluchshennogo/

https://www.elforum.info/topic/87515-detector-de-metale-cu-pic/

Atenție mai mare trebuie acordată la construcția bobinei.

Varianta I a bobinei

Am realizat o bobină cu diametrul interior de 86 mm, care conținea aproximativ 90 de spire de sârmă de 0,3 mm. După înfășurare, bobina a fost învelită cu bandă adezivă și protejată cu folie de aluminiu. Ecranul nu poate fi închis, dacă se face acest lucru - va exista o buclă scurtcircuitată și dispozitivul nu va putea atinge frecvența de funcționare.

Varianta II a bobinei

Bobina standard conține 150 de spire, diametrul firului de 0,3 și înfășurat pe o țeavă de 150 mm. Dar am decis să reduc putin diametrul la 10-11 cm pentru ca detectorul de metale să vadă mai bine obiectele mici, adâncimea de detecție scade dar sensibilitatea creste. Nu am avut un fir de 0,3 și, prin urmare, am înfășurat 0,4 pe o țeavă de 10 cm, 130 de spire. Deci, după ce bobina este înfășurată, este necesar să o strângeți foarte strâns cu bandă. Acum este necesar să protejați bobina, astfel încât detectorul de metale să nu reacționeze la interferențe și să nu existe alarme false. Luăm folie alimentară de aluminiu și înfășurăm strâns bobina. Rețineți că, capetele foliei nu trebuie să se atingă între ele! Apoi luăm un fir, curățăm capătul și îl înfășurăm pe o margine a ecranului bobinei, apoi îl strângem și îl înfășuram strâns cu bandă adezivă din nou. Firul de pe ecran trebuie lipit la minusul placi de bază.

Softul îl găsiți la adresele de mai sus sau îl pot furniza eu la nevoie.

 Mai jos aveți schema electrică și cablajul imprimat.


 Observație: este bine să folosiți o baterie de
9V bine încărcată și de calitate astfel aparatul
nu va funcționa corect. Dar va da un semnal
sonor că bateria este descărcată.
In caz de necesitate aveți un buton prin care puteți reseta aparatul.
Bobina a fost prinsă pe un suport din plexiglas de 3 mm grosime
decupat așa cum se vede în poza de construcție a aparatului.
Acel disc de plexiglas a fost găurit pe margine cu un spiral de 3
mm iar prin acele găuri a fost prinsă strâns bobina cu niște "șoricei",
cei mai mici ca dimensiuni.
Deasemenea mânerul este făcut dintr-o țeavă de PVC, din alea pentru  firele de lumină de 16 mm diametru.
Am convenit să prind aparatul de mâner cu două șurubele de M3
Pentru a putea fi schimbat mânerul la nevoie cu altul pentru alte aplicații.
Acesta este și motivul pentru care am cuplat bobina la aparat printr-o
mufa RCA, ca să poată fi schimbată cu alta la nevoie în funcție de modul
de folosire.
Două clipuri cu aparatul am pus pe Youtube și aveți link-urile
mai jos:
Modul de funcționare:

Construcția finala a aparatului:


Dacă sunteți interesați puteți încerca construcția detectorului
Este o experiență interesantă.
Trebuie totuși să vă atrag atenția
că în Romania este nevoie de autorizație pentru deținerea și
folosirea detectoarelor de metale.
Eu nu am de gând sa-l folosesc pentru a căuta comori, aici este
vorba doar de a experimenta.









luni, 24 februarie 2020

Detector de radiatii Geiger Muller cu PIC 18F2550

  De mult timp aveam în cap să construiesc un detector de radiații nucleare. Am căutat scheme dar majoritatea aveau complexitate mare.  Amplificatoare de intrare, numărătoare, multiplexoare, afișoare, ridicătoare de tensiune, etc.
Dar, am găsit pe net o schemă interesantă de detector. Folosește un tub destul de cunoscut de tip SBM20, iar ca procesor un PIC 18F2550.
  Schema este luată de pe electronics-lab și cum părea destul de simplă m-am hotărât sa-l fac. Am făcut întâi rost de doua tuburi Geiger, a urmat procesorul, un programator (PIC Kit3) pentru soft. Restul sunt piese recuperate. Nu mi-a plăcut carcasa aceia rusească așa că am făcut eu una.
Carcasa este făcută din bucăți de plastic (ABS) lipite, după care s-a vopsit și lăcuit cum se vede în poze. In dreptul tubului are gauri pe lateral și spate pentru circula aerul la tub.
Sunt mulțumit cum a ieșit și funcționează perfect. A fost testat pe albia râului din Cheile Tisitei și la Trovantii de la Ulmet. Urmează și alte teste.
Câteva poze cu el și schema le puteți vedea mai jos. Softul se găsește pe electronics-lab, în link-ul de mai sus.











duminică, 20 ianuarie 2019

Intrerupator cu telecomanda

   Am o pompă de udat gradina și am avut nevoie de multe ori să opresc pompa de la o distantă de vreo 70 m. Pentru asta trebuia să mă deplasez pană în curte să opresc pompa și să merg înapoi să poziționez furtunul după care să merg iar în curte să pornesc pompa.
M-am hotărât să ușurez munca și așa am început să caut pe net un sistem care să facă acest lucru fără să mă deplasez de mai multe ori pe distanta de aproximativ 60 m. Așa am dat peste o chinezărie, un întrerupător cu telecomandă.
Funcționează pană la 100 m în camp deschis (zic ei), încă nu a fost testat, am să revin cu amanunte. Emițătorul și receptorul sunt pe frecventa de 433 MHz și zic ei că, poate comanda un consumator de 1000 W. In interior are un releu care tine maxim 7A.
Receptorul se alimentează direct la 220V, are o punte și un rezistor care coboară tensiunea.
Emițătorul se alimentează de la o baterie 23A de 12 V.
O poză cu el și schema de conectare poate fi văzută mai jos.
Anul 2024, aprilie, aparatul a fost testat mai multi ani la rând și funcționează fără probleme, comanda direct pompa de apa. Ca distanta de emisie în camp deschis este undeva la 60 m. iar cu vegetație, pomi înfrunziți merge cam 50 de metrii, cu o mica antena confecționată dintr-o spiță de bicicleta de 2.5 mm.

marți, 28 martie 2017

Detector camp magnetic - Gaussmetru

Detectorul pentru variația a câmpului magnetic are o sensibilitate de la 100nT la 2.3uT. Intensitatea câmpului este semnalizată cu 10 leduri de culori diferite în funcție de mărimea câmpului. Amplificarea este uniformă pe intervalul în care inducția magnetică este măsurată (40 Hz - 10 kHz).
De asemenea intensitatea câmpului poate fi măsurată și cu ajutorul unui multimetru (DVM) pe scala de 200mV, are o ieșire în acest sens. Intervalul de măsurare in acest caz este 50 nT - 2 μT. Măsurarea nivelului de sub 50 nT nu este posibilă din cauza zgomotului de fond.
Senzorul L1 este o bobina de 1mH. Eu am folosit carcasa cu bobina secundara de la un transformator miniatura de la 220V la 12V, la care am scos vreo 10 spire pana am ajuns la inductanță de 1mH.
Am folosit aceasta varianta deoarece am exclus miezul pentru o mai mare stabilitate a inductanței.
Se poate folosi și o bobina cu miez de ferita de 1mH. Se găsesc de cumpărat la magazinele cu piese electronice și are și dimensiuni mult mai mici. Aceasta bobina (senzorul) se conectează la placa de baza printr-o mufa jack pentru a putea fi schimbat în funcție de necesitați. Mufa se găsește pe partea superioara a cutiei.
Am prevazut aparatul cu o mufa DB9 (mama) cu ajutorul căreia se pot face următoarele automatizări:
-poate fi pornit de la distanta, dar este prevazut și cu buton ON/OFF;
-poate fi alimentat de la distanta, dar este prevazut și cu alimentare interna de +9V;
-poate fi conectat la multimetru (DVM) pe scala de 200mV;
-are o iesire prin care se poate comanda ceva la depasirea nivelului de atentie pentru camp;
-aparatul mai este prevazut cu o piulița metalica cu ajutorul căreia poate fi fixat pe un trepied sau picior de fixare când se lucrează pe teren.

Construcția aparatului


Carcasa este din plastic dar pe exterior a fost lipita folie de aluminiu (tava de prăjituri) pentru ecranare. Se înțelege ca are contact cu masa aparatului (-9V). Carcasa este compartimentata în doua, în primul compartiment este placa de baza iar în celalalt bateria de 9V, butonul de pornire, mufa DB9, și mufa de la senzor (bobina L1).

Mai jos este schema aparatului, desenul cablajului și câteva poze cu el. Am și un filmuleț, poate fi văzut aici.



















Teste făcute cu aparatul


S-a monitorizat câmpul magnetic în mai multe locații. Aparatul a fost ținut în mana la înălțime normala.

-în metrou stand pe scaun la câțiva metri de roti acolo unde se afla motoarele electrice. In timpul accelerări la plecarea din stație câmpul magnetic este aproape de maxim 2.3uT, nivel periculos pentru om, dar și la frânare este destul de crescut. Prin stația de metrou câmpul este la un nivel de atenție cu unele depășiri dacă se afla și trenul în stație sau pleacă;
-în tramvai, partea din fata unde se afla circuitele electrice nivelul câmpului este mediu, nivel de atenție în unele momente;
-pe strada, nivel scăzut. In unele locuri ajunge la nivelul de atenție. Unde sunt fire electrice suspendate pe stâlpi sau sub fire;
- în supermarket este nivel scăzut al câmpului magnetic;
-TV cu tub, la 30cm, câmpul este de 570nT, la distanta mai mica tinde către maxim;
-bec cu neon, cam la 40 cm, câmpul este de 800nT. nivel periculos. La distanta mai mica creste aproape la maxim;
-căști conectate la telefonul mobil și puse lângă senzor, câmpul este peste nivelul de atenționare, este la un nivel periculos în funcție de volum și melodie. Ar trebui sa aibă grija cei care asculta foarte des la căști, câmpul generat de magneții acestora este la un nivel periculos.

Este un aparat interesant de construit, merita sa va jucați cu el.

Ne mai auzim!

sâmbătă, 24 decembrie 2016

Manipularea mintii - Sistemul vrea sa te "formeze" inca din copilarie

Un film interesant cum se face manipularea oamenilor încă din copilărie puteți urmări aici.
Domnul profesor universitar, doctor, Leon Zagrean, de la Universitatea de Medicina și Farmacie, dezvoltă foarte bine acest subiect. Pentru a viziona la dimensiuni mai mari se dă click la player pe iconița cu YouTube.
Vizionare plăcută.


duminică, 1 noiembrie 2015

Incarcator pentru acumulatori cu plumb

Va prezint o schema de incarcator pentru acumulatori cu plumb. Incarcarea este semnalizata cu doua LED-uri sau un LED bicolor.
Culoare LED
-rosu  =acumulator descarcat;
-verde =acumulator incarcat.

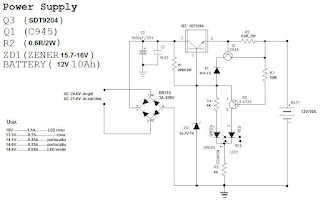

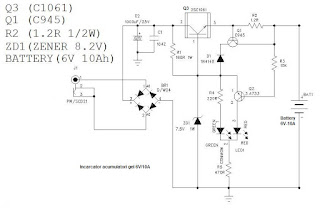

Schema este prezentata in doua variante, pentru acumulatori de 6V si pentru acumulatori de 12V.
Ambele scheme au fost testate de mine si functioneaza perfect, le recomand.




duminică, 17 martie 2013

Multimetru numeric - schema din Tehnium

In revista Tehnium  nr.11 din 1988, pag.10-11, a fost publicata o schema de multimetru numeric cu circuit C520.
Mi-a placut ideea, la acea vreme nu aveam un multimetru electronic, l-am facut si am imbunatatit  schema prin adaugarea la functiile prezente in schema a unui termometru, a carui schema este tot din Tehnium.
Mai jos am pus cateva poze cu el, acum se afla in conservare.
Panoul frontal
Prin combinarea butoanelor de la claviatura se selecteaza marimea electrica  de masurat. Se remarca ca, sunt borne pentru conectarea testerelor separate pentru fiecare marime electrica.
Pentru fiecare marime electrica care trebuie masurata avem cate un modul, o placuta de cablaj imprimat. Am ales aceasta metoda pentru simplitate si sa fie cat mai versatil. In prim plan in partea superioara, avem modulul pt. masurarea intensitati curentului. In partea laterala inferioara avem modulul pt. masurarea temperaturi.
Partea de prelucrare cu C520 si partea de afisare cu CDB446 sau 447. Aceasta parte este mobila, prevazuta cu o balama, se rabateaza spre spate pt. a avea acces la placa de claviatura. In partea din spate avem sursa de alimentare.

In partea laterala sus, avem divizorul de tensiune. In partea inferioara avem partea de ohmetru.

In afisaj in partea dreapta, avem trei LED-uri rosii. Acesta se aprind pe rand in functie de marimea electrica masurata, U, I sau R.
In constuctia sa s-au folosit componente de caliate, rezistori cu pelicula metalica si de precizie 1-2%, semireglabili multitura pentru reglarea precisa a domeniilor, tastatura cu contacte aurite etc.



vineri, 8 martie 2013

Redresor pentru incarcat acumulatorul auto


   Aparatul se compune din doua blocuri, partea de redresare si circuitul de supraveghere a incarcari, care decupleaza redresorul cand bateria s-a incarcat, semnalizat prin aprinderea LED-ului verde. Aceste blocuri pot fi construite impreuna, sau separat in functie de nevoie. Facute separat pot fi modificate, adaugate, scoase, sau folosite in alte scopuri.
  Partea de supraveghere a incarcari,  poate fi facuta separat si poate fi montata pe orice redresor eftin care se gaseste in comert, inbunatatind-ui astfel performantele. Este vorba de partea de jos a schemei, cea cu sursa LM7809, CI 741 si releul. Pentru o functionare buna si sigura are alimentare separata, inclusiv transformatorul care trebuie sa scoata 10.5-12V- AC, la un curent in jur de 300- 500mA. Din potentiometrul semireglabil de P1 se regleaza nivelul de tensiune la care se opreste incarcarea (14.4V). Din potentiometrul P2 se stabileste valoarea minima a tensiuni acumulatorului la care incarcarea sa se reconecteze (12.4V). Aceasta schema este o varianta imbunatatita a schemei prezentata in cartea ,,301 Circuite Electronice", pag.189, de la editura Teora.
Am facut montajul pe un cablaj de dimensiunile 6x4,5cm, pe care l-am pus intr-o cutie. Asa este ferit de praful din cutia redresorului. Cutiuta este prevazuta cu reglete pentru conectarea firelor, in acest mod poate fi deconectat si conectat pe un alt redresor la nevoie, folosit separat.
Redresorul, partea de sus a schemei. Este unul clasic, doar comanda tranzistorului este facuta dintr-o sursa LM7815, cu doua diode la masa. Din potentiometrul P3 de 5K, se regleaza tensiunea de iesire.
Ce trebuie avut grija: cateva componente sunt de putere, in functie de curentul de la iesire.
Transformatorul trebuie sa scoata cam 5-10A. Puntea redresoare, eu am folosit de 35A, se pune pe radiator. Tranzistorul TIP141, conform fisei de catalog tine maxim 16A. Am constat ca, pus pe radiator si cu un consumator de 4.5A la iesire, se incalzeste acceptabil. La aproape 9A consum, se ambaleaza termic. Pentru curenti mai mari de 7A am pus doi tranzistori in paralel cu baza si colectorul, iar in emitor are fiecare cate o rezistenta de putere pt. egalizare. In acest mod curentul se imparte si fiecare lucreaza mai lejer. Se pun obligatoriu pe un radiator adecvat.
Toate conductoarele de legatura vor trebui sa aiba sectiunea corespunzatoare. Vezi traseele de putere, ingrosate.
Ex: la un diametru de 1,5mm, avem cam 4.5A, la un diametru de 2mm avem cam 7.4A. Exista un tabel prin diverse carti, la nevoie consultati-l. Conductoarele trebuiesc bine lipite sau fixate cu suruburi, reglete, etc.
Ampermetrul si sunt-ul. Eu am folosit un milivoltmetru cu scala gradata la 10A cap de scala. Pentru sunt am folosit o bucata de sarma de cupru de 1.5mm izolata cu plastic, pe care am bobinat-o pe o teava, de la capetele ei culeg tensiunea pt. milivoltmetru. Nu este prea corect, dar aici nu este nevoie de precizie mare, merge si asa. Cand bateria este incarcata acul trebuie sa ajunga la zero.
Siguranta de la iesire trebuie sa fie de 8-10A, preferabil automata de panou. se gasesc la Conex,  . Spre baterie am folosit conductori de 1.5mm (cam subtiri), rosu pentru borna (+), si negru pentru borna (-), terminate cu crocodili de cupru.
Reglajul, se face in felul urmator: avem nevoie de o sursa stabilizata si cu tensiune reglabila care se conecteaza in locul acumulatorului. Se regleaza sursa la 14.5V si se regleaza potentiometrul P1 astfel incat releul sa fie pe punctul de a comuta. Adica S1 se deschide si intrerupe alimentarea redesorului. Apoi se regleaza sursa la 12.4V si se regleaza potentiometrul P2, pana S1 se inchide si reincarcarea porneste. Deoarece reglajul potentiometrelor se influenteaza reciproc, acest procedeu trebuie repetat de mai multe ori pana la un reglaj corect.
LED-ul rosu de la redresor indica faptul ca redresorul functioneaza si incarcarca.
LED-ul verde de pe circuitul de supraveghere indica faptul ca incarcarea s-a terminat. Acesta se aprinde dupa stingerea LED-ului rosu si sta aprins atat timp cat incarcarea acumulatorului este oprita. Cat timp acest LED este aprins din acumulator se scurge un curent de 3.5mA prin divizorul rezistiv de la circuitul de detectie a incarcari.
Aceste doua LED-uri se monteaza pe panoul frontal unul langa altul pentru a putea fi observate usor.
Mai jos am postat schema electrica si placuata cu partea de supraveghere.
Constructia mecanica ramane la latitudinea fiecaruia. Fiecare are proprile lui idei. Dar, asa pentru orientare, am pus mai jos cateva poze cum am facut eu.
Atentie!!! daca optati pentru o carcasa metalica pentru aparat, este obligatoriu ca aceasta carcasa sa fie legata la priza de impamantare prin cordonul de alimentare si aparatul sa fie conectat la o priza cu contact de impamantare bun. Altfel exista pericol de electrocutare daca aparatul are defecte sau greseli de executie.
Mai multe informatii pentru incarcarea acumulatorului cu plumb puteti afla de pe tehnium-azi.ro
Pentru o functionare mai buna ar fi necesara o tensiune mai mare in secundarul transformatorului. Peste 18V alternativ. Eu nu am avut asa ceva.

Schema electrica

Asa arata panoul aparatului. Este scos la imprimanta pe hartie plastifiata pe fata si adeziva pe spate.

Cablajul pentru partea de automatizare. Este vorba de partea inferioara din schema, cea cu LM741 si sursa de 9V. Restul montajului este facut direct pe cutie cu fire de legatura. Pe placuta potentiometrului pt. reglajul de tensiune de iesire se afla si montajul cu sursa cu LM7815.

Circuitul de automatizare, pus intr-o cutie cu capac din plastic transparent pentru a fi ferit de praf. Capacul transparent este prevazut cu doua orificii in dreptul potentiometrilor semireglabili pentru a avea acces la reglaje fara a scoate capacul. A fost prevazut cu borne de intrare-esire pentru a putea fi montat pe orice tip de redresor. Iesirea pentru 220V este separata si bine izolata fata de restul montajului pentru a preantampina montarea sau atingerea accidentala existand pericolul de electrocutare.

Vedere partea cu componente, dispunere piese pe placa .

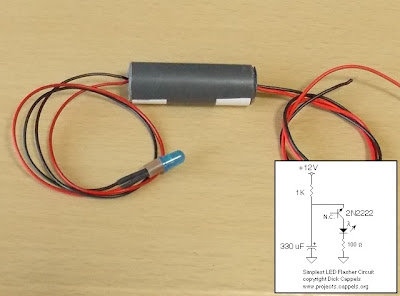

Flash LED-ul albastru din imaginea alaturata a fost adaugat ulterior pentru controlul conectari aparatului la priza. Este cea mai simpla schema gasita pe net si a functionat din prima. Alimentarea lui se face de la +12V, tensiunea de alimentare a circuitului de supravegere a incarcari. Consumul este de 5mA. Montajul a fost introdus intr-un tub de PVC lung de 4cm pt. a fi protejat de praf si care ajuta la montarea usoara in carcasa aparatului.
Detaliu sunt. Este aici o poza cu acesta si modul de fixare a lui pe carcasa. Cateva detalii despre el gasiti la comentarii.
Rezistenta sunt-ului este foarte mica fiind vorba de o sarma de cupru cu diametru de 1.5 mm. Are in jur de 0.4 ohmi.


In imaginea alaturata se poate vedea montajul cu circuitul de comanda a tranzistoarelor de putere. A fost facut direct pe placuta de fixare a potentiometrului de reglaj. Aceasta placuta a fost imbracata intr-o folie de plastic transparent pe partea cu circuite, pentru protectie de praf. Folia este fixata direct de axul potentiometrului si indoita pe marginea placutei.
In poza de mai jos se arata cum am montat componentele de putere pe radiator. Este vorba de puntea redresoare de 25A, tranzistoarele de putere TIP141, doua in paralel. Vezi poza 1. Peste tranzistoare am montat pe o tabla de aluminiu pe care am fixat cei doi rezistori din emitorul tranzistoarelor de 0.1 ohmi la 7W. Terminalele lor au fost izolate cu izolator rezistent la temperatura. Vezi poza 2.

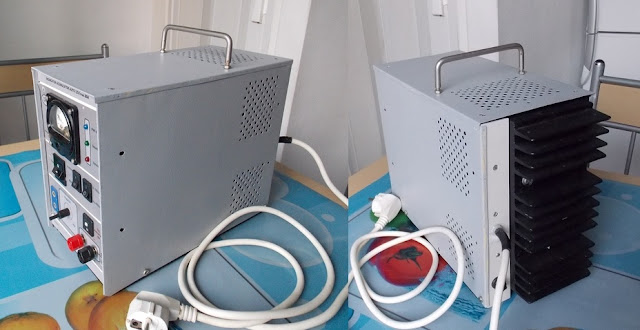

Asa arata la final.

duminică, 12 februarie 2012

Detector pentru variatia campului electromagnetic

   Acest aparat poate localiza campurile electromagnetice parazite (EM). Va detecta cu uşurinţă semnale audio şi RF până la frecvenţe de aproximativ 100kHz.
NU este un detector de metale, dar va detecta cabluri metalice, dacă sunt strabatute de curent alternativ. Frecventa de raspuns este de la 20Hz la 10kHz. Schema aparatului este prezentata mai jos.

Descrierea schemei
Semnal de ieşire din op-AMP de tip LF351, este o tensiune alternativa de frecvenţa câmpului electromagnetic. Această tensiune este amplificata de tranzistor BC109C înainte de a fi aplicata uA-metrului de curent continuu cu sensibilitatea de 250uA. Ampermetru este legat la circuit prin intermediul  celor doua diode şi condensatorul de 220uF. Daca se foloseste un alt ampermetru mai sensibil se va monta un rezistor in serie cu dioda care se se afla in serie cu uA-metru. Eu asa am facut. Valoarea exacta se stabileste prin tatonare sau cu ajutorul unui semireglabil de max. 5 Kohm.

Pentru sonda s-a folosit un inductor radial L1, de tip 187LY-102J de 1mH, cu 50 cm de cablu ecranat de microfon, fixat intr-un corp de pix. Vezi poza atasata.
Testarea aparatului
Dacă aveţi un generator de semnal audio puteti aplica un semnal pe înfăşurările unui mic transformator, aceasta va genera un câmp electromagnetic care va fi uşor de detectat de către sonda. Fără un generator de semnal, aşezaţi sonda lângă o sursă de alimentare, cabluri de alimentare sau alt dispozitiv electric.  Daca frecventa semnalului este mai mare de 20 Hz, semnalul poate fi auzit in căşti cu o impedanţă 32 Ohm sau mai mare, dar acestea vor reduce  sensibilitatea circuitul de masura cu uA-metru.
La iesirea pt. casca poate fi conectat un amplificator de inalta impedanta si in acest fel se reduce influenta asupra circuitului de masurare cu uA-metru. Orice echipament electric ar trebui să producă un murmur şi să indice pe uA-metru.
Deasemenea daca plimbati un magnet prin fata bobinei, uA-metrul va indica modificarea campului magnetic, indus in bobina senzorului. Schema este preluata de pe www.zen22142.zen.co
O versiune mult mai avansata de detector puteti gasi aici.

        Montajul componentelor poate fi vazut in poza de mai jos.
                               Asa arata desenul cablajului imprimat
Eu vreau sa folosesc aparatul in alte aplicatii, din aceasta cauza am folosit ca senzor o bobina secundara de la un mic transformator de la 220V la 12V/500mA, bobina ce are in jur de 1mH. Am constatat ca functioneaza un pic mai bine de cat senzorul prezentat in schema originala. Am folosit aparatul pt. detectarea de cabluri prin pereti de beton si la 50Hz merge foarte bine. A fost testat si in apropierea unui TV mai vechi, si am constatat ca exista un camp sesizabil audio de vreo 2-2.5m in jurul sau. La calculator se aud diferite semnale de frecvente diferite,clock-uri, pana la 1m in jurul lui. Depinde de pozitie.

Detector de radiatii electromagnetice si energia electromagnetica absorbita de catre organism
Folosind un multimetru electronic de inalta impedanta si o mica sonda, putem construi un milligaussmetru.
Schema a fost preluata tot de pe www.zen22142.zen.co


Descriere
Circuitul din figura oferă o cale uşoară pentru a detecta intensitatea campului electromagnetic de acasă sau la locul de muncă. Este de două ori mai eficient, deoarece nu detectează doar radiaţiile electromagnetice emise de aparatele electrice, dar si energia electromagnetică absorbită de către organism.
Valoarea este citita cu ajutorul unui voltmetru digital de inalta impedanta.
Pentru a transforma milivolţi in milligauss (unitatea de intensitatea câmpului magnetic), Valoarea citita pe multimetru in milivolţi  va fi impartita la  patru.
De exemplu: 1000mV va fi 250 de milligauss.
-----------------------------------------------
Indicatie voltmetru  | valoare miligauss
--------------------------------------------------
   12 mV                  |  3 miligauss
--------------------------------------------------
   100 mV                |  25 miligauss
--------------------------------------------------
   400 mV                |  100 miligauss
--------------------------------------------------
    1 V                      |  250 miligauss
--------------------------------------------------

Riscul expuneri la radiatii electromagnetice.
Până la 3 milligauss - radiaţie electromagnetică scăzuta;
            25 milligauss - radiaţie electromagnetica semnificativa;
          100 milligauss - radiaţie electromagnetică înaltă;
          250 milligauss - expunerea la risc maxim.
Efectele negative au fost raportate la doze mici precum cele de 3 milligauss. O serie de studii din 1970 a arătat că expunerea susţinută la doze mari sporeşte riscul pt. anumite tipuri de cancer si avort spontan. Mai multe informatii despre influenta campului electromagnetic puteti gasi la adresa urmatoare: camp-electromagnetic.infarom.ro

 Sonda construita de mine este aratata in poza alaturata.

A fost testata prin diferite locuri din casa si in apropierea diferitelor aparate si circuite electronice si functioneaza foarte bine. Este o bucata de teava de cupru de 10 mm diametru si lungime de 20 cm. In corpul inerior de jos se afla montajul. In locul tevii de cupru se poate folosi si o sarma groasa 3-4 mm tot de cupru.
Pentru a masura energia absorbita de corpul uman, teava sau sarma de cupru trebuie tinuta in mana si in acelasi timp citim valoarea afisata de multimetru.



luni, 19 decembrie 2011

Circuit pentru incarcarea acumulatorului Li-Ion

Un montaj simplu pentru incarcarea acumulatorului Li-Ion puteti vedea in schema de mai jos.
Este facut si sunt multumit cum functioneaza. Schema am gasit-o pe net cu ceva timp in urma.
Modificand valoarea rezistorului R5, putem ajusta tensiunea de iesire pt. a avea exact 4,1 V
Mai multe detalii despre acest incarcator gasiti aici.
Mai multe informatii privind modul de incarcare a acumulatorului Li-Ion puteti gasi aici:
In poza de mai jos avem cablajul si dispunerea pieselor.
